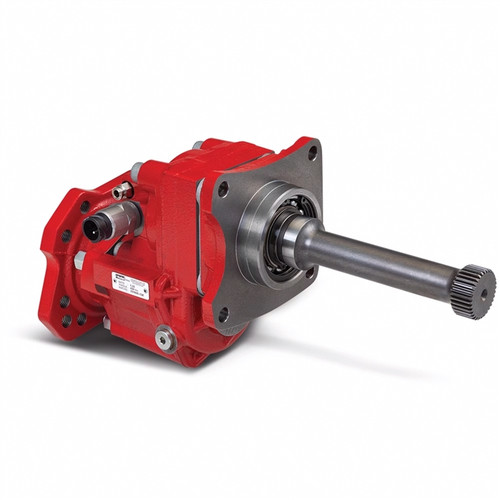

The Chelsea 524 Series rear-mount power take-off assembly, part number 524XMAQX-A-XY or 524XMAQXAXY, is designed for ZF9S1110 transmission applications. This series uses the rear-mount aperture on compatible transmissions to eliminate clearance issues that front- or side-mount configurations can introduce. The compact two-gear housing integrates six shift options and supports direct-mount pump output flanges, keeping installation clean and space-efficient. Shift actuation is pneumatic. The 524 Series carries an intermittent torque rating up to 407 lb-ft (300 lb-ft continuous de-rated) and output power of 49 to 57 HP at 100 RPM output shaft speed. Output shaft type is DIN 5462. Call us to confirm proper fit for your application.
Features
Chelsea 524 Series rear-mount design uses the transmission rear aperture to eliminate clearance conflicts
Pneumatic shift with six shift options integrated into the PTO housing
DIN 5462 output shaft type with direct-mount pump output flanges
Intermittent torque rating up to 407 lb-ft; continuous rating de-rated 30% per application
Output power 49 to 57 HP at 100 RPM output shaft speed
Compatible with ZF9S1110 transmission; input adapters also available for Mack mDrive, Volvo I-Shift, and Eaton Endurant
Tech Specs
- Mounting Type: Rear Mount
- Shift Type: Pneumatic
- Output Shaft Type: DIN 5462
- Mounting Option: ISO 7653 80mm x 80mm Mount
- Lubricant: Dry Spline
- Intermittent Torque: 407 lb-ft
- Continuous Torque: De-rate 30% from intermittent rating (check application data for actual rating)
- Output Power: 49 to 57 HP at 100 RPM output shaft speed
- Product Series: Chelsea 524
- Transmission Application: ZF9S1110
